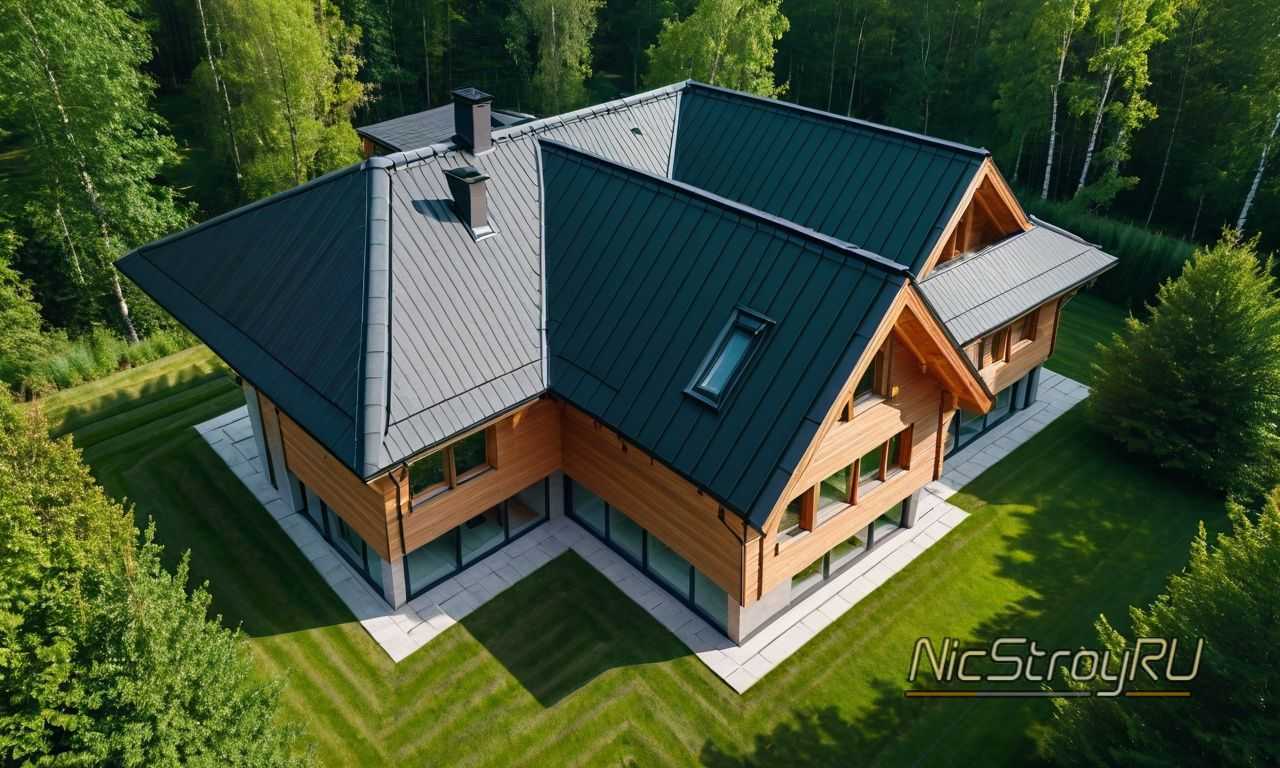

Технологии аэродинамической оптимизации кровли

21.11.2025

При расчётах конструкций, подверженных переменным потокам ветера, применяются методы, позволяющие снизить шум, повысить устойчивость и усилить защита узлов соединений. Для кровельных систем с площадью более 120 м² используются схемы распределения давления, основанные на данных испытаний, где фиксируются характерные зоны разгона потока и точки отрыва. Такие модели дают возможность заранее определить участки, требующие корректировки геометрии или усиления крепежа. Дополнительный эффект достигается установкой направляющих элементов, которые ограничивают вихреобразование на кромках и уменьшают динамические нагрузки при резких порывах.

Расчет ветровых потоков для выбора формы кровельного профиля

При подборе геометрии используется набор параметров, отражающих распределение давления по поверхности скатов. Для объектов, расположенных в зоне порывистых потоков, проводят расчёты с шагом по скорости от 8 до 32 м/с, что позволяет выявить зоны пиковых нагрузок и определить, насколько конструкция сохраняет устойчивость при резких изменениях направления ветра. Такой подход снижает шум, возникающий из-за вихревых срывов на кромках, и повышает защиту элементов крепления.

Для точного выбора профиля применяется пакет расчётных формул, включающий оценку коэффициентов аэрообтекания, местных усилений и угловых переходов. При этом важен анализ участков с обратным потоком, так как они создают избыточное давление, влияющее на долговечность покрытия. На основании данных моделирования проектировщик корректирует высоту гофры, радиус скругления и характер продольных канавок.

Основные входные параметры

Показатель	Диапазон значений	Назначение
Скорость ветра	8–32 м/с	Определение распределения нагрузок
Угол атаки	0–45°	Оценка зон рециркуляции
Коэффициент давления	-0.9…+0.6	Выбор формы профиля

Практические рекомендации

Для крыш с длиной ската свыше 7 м целесообразно использовать профили с выраженной продольной жёсткостью, так как они лучше распределяют давление по всей площади. На участках с повышенным шумовым фоном от порывов стоит учитывать влияние кромочных завихрений: корректировка формы нижней и верхней полки профиля снижает амплитуду колебаний и уменьшает нагрузку на узлы фиксации. В районах с нестабильными потоками необходимо предусматривать дополнительные элементы защиты, которые стабилизируют движение воздуха вдоль поверхности и сохраняют устойчивость конструкции при перепадах давления.

Применение дефлекторов для стабилизации потоков над поверхностью

Дефлекторы устанавливаются на участках, где поток ветра формирует зоны разрыва и повышенный шум. При подборе конфигурации учитывается высота, угол поворота и расстояние до кромки покрытия. Оптимальные параметры определяют по данным расчётов, где фиксируется влияние направляющих пластин на устойчивость конструкции при шквалистых порывах. Такой подход повышает защиту узлов крепления и снижает нагрузку на продольные элементы.

Для крыш с протяжёнными скатами применяются серии дефлекторов с шагом от 1,2 до 2,4 м, что уменьшает локальные завихрения. Корректировка формы корпуса позволяет перераспределить поток и стабилизировать движение воздуха вдоль поверхности, снижая уровень вибраций при работе в условиях переменного направления. В районах, где ветер меняет импульс в короткие промежутки времени, установка дополнительных направляющих обеспечивает более равномерное давление на кромки.

Тип дефлектора	Высота	Применение
Линейный	120–180 мм	Снижение кромочных завихрений
Сегментный	200–260 мм	Стабилизация потоков на длинных скатах
Комбинированный	160–220 мм	Усиление защиты при резких порывах

При выборе конфигурации важно оценить амплитуду колебаний на участках с минимальным сопротивлением. Дефлекторы с увеличенной шириной основания лучше удерживают поток и уменьшают шум при порывах ветра, направленных под углом к поверхности. Для объектов, расположенных на возвышениях, рекомендуется использовать модели с повышенной жёсткостью, так как они обеспечивают устойчивость при скачках давления и уменьшают нагрузку на крепёжные элементы.

Настройка угла наклона скатов под региональные ветровые условия

Оптимальный угол ската определяется по данным о среднем и порывистом ветре в конкретной зоне. Для районов с устойчивыми направлениями потоков применяют уклоны 24–32°, так как такая геометрия снижает локальное разрежение на кромках и уменьшает шум от вихревых срывов. При скоростях выше 18 м/с требуется корректировка конструкции, чтобы повысить устойчивость и усилить защиту крепёжных узлов.

При анализе нагрузок учитывают перепады давления на подветренной стороне. Если разница превышает 30–35 %, скат изменяют на 2–4° для выравнивания распределения сил. В районах с сезонной сменой потоков предпочтительны комбинированные схемы с асимметричными уклонами, позволяющими перераспределять нагрузку на опорные элементы.

Диапазоны уклонов для разных ветровых зон

Слабые и средние скорости: уклон 18–26°, применим для зданий на равнинных участках, где боковой ветер формирует умеренные турбулентные зоны.

Повышенные скорости: уклон 28–36°, обеспечивает устойчивость конструкции и уменьшает шум при резких порывах.

Прибрежные районы: уклон 30–40°, позволяет снизить горизонтальные нагрузки и повысить защиту кромочных участков.

Практические рекомендации

Для объектов с протяжёнными скатами требуется проверка на неравномерное давление по длине. В таких случаях корректируют угол на отдельных сегментах, чтобы уменьшить влияние бокового ветра. Для крыш небольшой площади важна точная настройка переходов между скатами: корректно рассчитанный угол снижает колебания, уменьшает шум и усиливает защиту от отрыва элементов при шквалистых порывах.

Использование ребер жёсткости для снижения вибраций от порывов

Ребра жёсткости устанавливаются на участках, где порывистый ветер создаёт переменное давление и повышает шум. При расчёте учитывается толщина металла, высота профиля и шаг расположения ребер. Для зон с амплитудой колебаний выше 2,5 мм применяют усиленные конструкции с увеличенным поперечным сечением, что повышает устойчивость покрытия при резких импульсах.

При монтаже важно оценить направление основных потоков: если давление распределяется неравномерно, ребра смещают ближе к кромке, чтобы усилить защиту на подветренной стороне. На крышах с длиной ската более 6 м устанавливают последовательные системы ребер с шагом 300–450 мм, что уменьшает вибрации и снижает шум от взаимодействия потока с листами.

Рекомендации по подбору параметров

При высоте профиля менее 25 мм требуется установка дополнительных продольных элементов для компенсации колебаний. В районах с частыми порывами свыше 20 м/с используют схемы с увеличенной жесткостью по краю, чтобы снизить риск деформации листов и повысить устойчивость к скачкам давления.

Зоны установки

На участках с выраженной турбулентностью ребра располагают в три ряда, что равномерно распределяет нагрузку. В местах, где ветер формирует узкие струйные зоны, усиливают центральную часть ската, чтобы защитить листы от локальных изгибающих воздействий. Такой подход увеличивает срок службы конструкции и уменьшает акустические колебания при сильных порывах.

Проектирование кромок и торцевых элементов для уменьшения турбулентности

Корректировка формы кромок снижает влияние зон, где ветер создаёт резкие перепады скоростей и вызывает шум. Для скатов длиной более 5 м используют удлинённые торцевые планки с радиусом закругления 8–14 мм, что уменьшает интенсивность завихрений и повышает устойчивость покрытия. На участках с выраженным боковым потоком кромки усиливают направляющими вставками, чтобы повысить защиту торцевых креплений.

При проектировании учитывают высоту подъёма воздуха у края: если она превышает 70–90 мм при скорости свыше 16 м/с, требуется увеличение толщины торцевого элемента и корректировка его угла. Такой подход снижает акустические колебания и уменьшает нагрузку на крайние листы в периоды шквалистых порывов.

Распространённые варианты форм кромок

• Плавное скругление – снижает шум за счёт уменьшения зоны отрыва потока.
• Усиленная Г-образная форма – повышает устойчивость при боковом ударном ветре.
• Профилированный торец – распределяет поток и уменьшает вибрационные нагрузки.

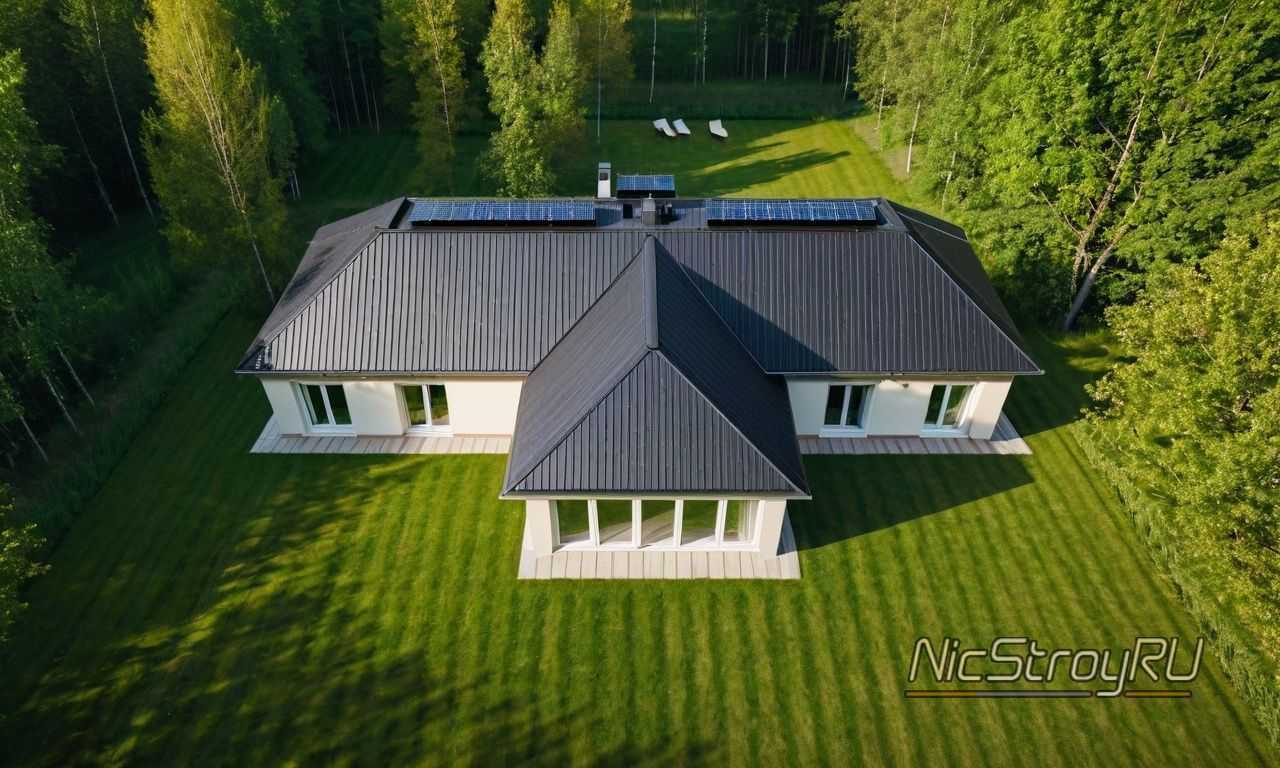

Практические рекомендации по подбору торцевых элементов

1. Для районов с направленным ветром подходят удлинённые профили с расширенной полкой, уменьшающие локальные разрежения.
2. На возвышенных участках используют планки увеличенной высоты, чтобы повысить защиту от бокового давления.
3. При значительных перепадах скоростей по фронту кровли добавляют внутренние усиливающие вставки, стабилизирующие кромку при порывах.

Сочетание корректно рассчитанных торцевых элементов и оптимальных кромочных форм повышает устойчивость всей конструкции, снижает шум в периоды сильного ветра и уменьшает риск деформации крайних зон покрытия.

Тестирование макетов кровли в аэродинамической трубе

При испытаниях применяются масштабные модели с точным воспроизведением уклонов, сопряжений и высоты конька. Для корректной регистрации реакций на ветер используется система датчиков, фиксирующая изменения давления с шагом 0,01 кПа. Это позволяет выявлять участки, где поток создаёт пульсации, способные повысить шум и снизить защиту крепёжных узлов.

Перед установкой модели проводится калибровка расходомеров, чтобы скорость потока сохраняла заданные параметры в пределах ±1%. Это требуется для корректной оценки поведения кромок и зон стыка при различных режимах. Наиболее частые задачи – определение углов, при которых поток вызывает локальные завихрения, и проверка геометрии, сниж�ющей нагрузку на кромочные элементы.

Чтобы получить стабильные результаты, испытания повторяются при разных углах атаки. Диапазон варьируется от 10° до 50°, что помогает понять, как давление распределяется по поверхности в реальных условиях. При каждом цикле контролируется изменение вибраций, так как их рост напрямую влияет на шум.

Для повышения защиты поверхностей применяется оценка работы демпфирующих вставок. Их расположение оптимизируется по данным, собранным во время тестов. Такой подход позволяет корректировать конфигурацию кровли до начала монтажа и исключить очаги избыточной нагрузки.

Дополнительные замеры проводятся при порывистом режиме. Короткие импульсы моделируются серией скачков скорости потока продолжительностью до 0,4 секунды. Эта методика показывает, выдержит ли конструкция резкие изменения направления ветра и не возникнут ли зоны перегрузки, опасные при эксплуатации.

Выбор материалов покрытия с учётом сопротивления воздушному потоку

При подборе покрытий оценивается взаимодействие поверхности с потоком, так как ветер создаёт переменное давление и формирует зоны ускорения. Для снижения шума и повышения защиты конструкций применяются материалы с контролируемой микрошероховатостью и стабильной жёсткостью при перепадах температуры.

Наибольшее значение имеет способность покрытия удерживать форму при импульсных нагрузках. Если лист деформируется даже на 1–2 мм, поток меняет структуру, усиливая колебания. Чтобы избежать подобных эффектов, используются материалы с модулем упругости от 1600 МПа и выше.

Параметры, влияющие на устойчивость покрытия

• Толщина листа от 0,45 мм: снижает риск прогибов при пиковом давлении.
• Стабильное сцепление защитного слоя с основой: уменьшает абразивный износ при порывистом ветре.
• Низкий коэффициент структурного шума: важен для объектов, расположенных в зонах открытых потоков.

Для кровель сложной геометрии подбираются материалы, у которых направление проката позволяет равномерно распределять напряжения. Это снижает вероятность локальных перегибов и препятствует возникновению турбулентных зон.

Практические рекомендации по подбору

1. Проводить замеры давления на референсных участках, чтобы определить минимально допустимый запас прочности.
2. Использовать покрытия с полимерным слоем толщиной не менее 25 мкм – он увеличивает защиту стыков от абразивного воздействия.
3. Проверять акустические характеристики, если объект находится в зоне сильного ветра: материалы с плотностью выше 5 кг/м² снижают шум почти на 20–25%.
4. Отдавать предпочтение покрытиям с равномерной внутренней структурой – они меньше реагируют на скачки давления.

Грамотный подбор материалов снижает динамическое воздействие потока и позволяет стабилизировать работу кромок, конька и областей примыканий даже при переменном направлении ветра.

Интеграция расчетных данных в систему контроля состояния кровли

Система мониторинга опирается на данные о распределении давления и направлении ветра, полученные при моделировании и тестировании макетов. С их помощью оценивается устойчивость элементов устройство крыши и прогнозируются зоны, требующие усиленной защиты крепёжных узлов. В реальном времени контролируются изменения давления на скатах и коньке, что позволяет выявлять локальные перегрузки и предотвращать ранний износ покрытия.

Интеграция данных осуществляется через сенсорные модули, фиксирующие смещения, деформации и вибрации. Система формирует сигналы тревоги при превышении допустимого давления, что повышает устойчивость конструкции и минимизирует риск повреждений. Для зданий, где проводится реставрация фасада, использование таких данных позволяет согласовать мероприятия по укреплению кромок и торцевых элементов с работами на фасаде, сохраняя защиту от ветра.

Практическое применение

• Регулярное обновление карт давления для корректировки системы крепления и защиты узлов.
• Использование данных о ветровых порывах для выбора периодичности осмотра и профилактики элементов кровли.
• Определение участков с повышенной вибрацией для установки дополнительных демпфирующих элементов.

Рекомендации по настройке системы

1. Размещать датчики на местах максимального давления и возле кромок, чтобы отслеживать потенциальные зоны разрушения.
2. Интегрировать данные о ветре с прогнозными моделями для предсказания нагрузки в периоды шквалистых порывов.
3. Использовать сигнализацию при превышении допустимого давления, чтобы своевременно усиливать защиту слабых элементов конструкции.

Такой подход позволяет повысить устойчивость покрытия к ветровым нагрузкам, снизить риск локальных разрушений и обеспечить долговременную защиту конструкции.
