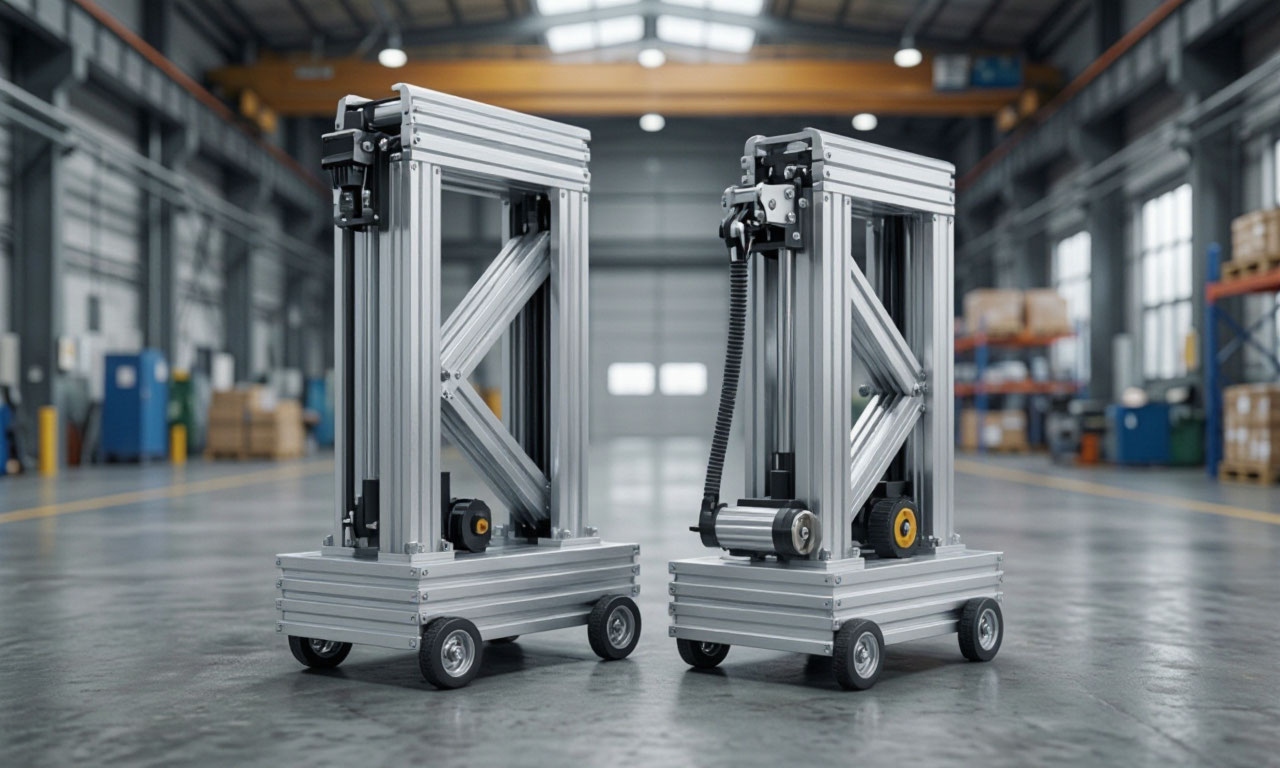

МПУ с регулировкой размеров: решение для цехов и площадок с разными рабочими зонами

24.08.2026

В классической компоновке мобильное перегрузочное устройство (МПУ) имеет жестко заданную высоту стоек. Однако для предприятий с перепадами высот перекрытий на рабочих участках выпускаются специализированные МПУ с регулировкой размеров.

При проектировании технологической линии важно понимать специфику этого оборудования: регулируется не любой случайный параметр крана, а исключительно высота до несущей ездовой балки. Настройка обеспечивается за счет применения телескопических опор. Диапазон регулировки задается конструкторами для каждой конкретной модели (например, 3–4 м, 3,5–5 м или 4–6 м). Ширина пролета мостовой балки при этом остается фиксированной и закладывается в спецификацию один раз при заказе.

Телескопические опоры: кинематика и практическое назначение

Внедрение телескопического узла позволяет эксплуатировать одну грузоподъемную единицу на объектах с разной высотой потолков. Модель с диапазоном регулировки 3,5–5 м может обслуживать технологический процесс в низком пролете цеха, а затем (после механического выдвижения и фиксации стоек) применяться для монтажа крупногабаритного оборудования на соседнем высотном участке без замены самого МПУ.

Ключевой аргумент в пользу телескопической конструкции раскрывается при организации выездных монтажных или сервисных работ. Инженерная бригада, обслуживающая насосные станции или лифтовые шахты, не знает заранее точную архитектуру объекта заказчика. Регулируемые опоры снимают пространственную неопределенность на месте: кран подгоняется под высоту конкретного помещения без повторного заказа техники.

Почему грузоподъемность регулируемой серии ниже усиленной

При анализе спецификаций механики обращают внимание на то, что предельная грузоподъемность телескопических МПУ ограничена (обычно до 5 тонн), тогда как классические усиленные порталы фиксированной высоты выдерживают до 6,3 т. Более того, в регулируемой модели 2 т (3,5–5)×3 м в качестве ездовой балки применяется облегченный профиль двутавра №16 или №18 (вместо тяжелого №25/№30).

С инженерной точки зрения это не недоработка завода, а прямое следствие законов механики. Каждая ступень телескопической опоры (соединение «труба в трубе», фиксируемое стальным пальцем) - это дополнительный разъемный узел. Любое подвижное соединение объективно уступает в пространственной жесткости монолитному сварному шву или сплошной болтовой стойке.

Под воздействием динамических нагрузок от подъемного механизма в телескопе возникают микролюфты. Чтобы компенсировать эту локальную потерю жесткости, конструкторы закладывают в регулируемую раму дополнительную инженерную страховку - запас прочности в 25% сверх номинала. Снижение максимальной паспортной грузоподъемности является конструктивной платой за мобильность по высоте. Превышать паспортную нагрузку на телескопическом кране категорически запрещено.

Геометрические параметры и точность сборки

Спецификация типовой модели на 2 тонны (диапазон 3,5–5 м, пролет 3 м) выглядит следующим образом:

• Масса ездовой двутавровой балки - 51 кг;
• Габаритная высота портала в разложенном виде - 3,7 м;
• Ширина по опорам - 3,3 м;
• Ширина опорной базы - 2,2 м.

Конструкция классифицируется как переставная и сборно-разборная. Для обеспечения идеального совпадения крепежных отверстий при частой пересборке на разных объектах все узлы изготавливаются с применением высокоточной лазерной резки (допуск ±0,1 мм). Это гарантирует сборку портала без дополнительной слесарной подгонки.

Выбор материала: конструкционная сталь или алюминий

Базовая телескопическая линейка сваривается из углеродистой стали. Она рассчитана на интенсивную внутрицеховую эксплуатацию и высокую нагрузку. Для выездных задач ряд производителей, включая OCALIFT, выпускает МПУ из алюминиевых сплавов. Алюминиевая рама имеет радикально меньший вес, что позволяет двум монтажникам переносить элементы крана вручную (например, по ступеням). Выбор материала в техническом задании (ТЗ) должен диктоваться исключительно частотой ручной транспортировки конструкции.

Документация и правила эксплуатации (ПБ)

С точки зрения промышленной безопасности (ПБ), мобильные мини-краны не классифицируются как ОПО и не подлежат обязательной регистрации в органах Ростехнадзора. Оборудование отгружается в сопровождении технического паспорта, акта статических испытаний и декларации соответствия ТР ТС 010/2011. Гарантия завода-изготовителя (18 месяцев) аннулируется в случае самостоятельного изменения конструкции. Высверливание дополнительных отверстий в стойках для изменения заложенного диапазона высот квалифицируется как грубое нарушение правил эксплуатации.
