Армирование монолитных конструкций

17.08.2025

При строительстве дом нуждается в точном расчёте, где монолит и бетон работают совместно лишь при правильно организованном армирование. Нагрузки на плиту и ригель различаются по величине и направлению, поэтому подбор схемы армирования выполняется с учётом прогибов, опорных зон и длины пролётов. Ошибки в размещении стержней приводят к трещинам, поэтому применяется фиксированный шаг, проверенный по проектным значениям.

При возведении монолит каркаса важно заранее определить точки пересечения стержней, чтобы исключить смещение под массой бетон. Для этого применяются фиксаторы высоты, вязальная проволока и технологические выпуски, позволяющие связать соседние участки плиты или стены. Такой подход повышает прочность будущего дом и снижает риск деформаций на стыках.

Подбор класса и диаметра арматуры под расчётные нагрузки

При расчёте монолит плиты или балки учитывается вес перекрытия, переменные нагрузки и характеристики бетон. Для участков с высоким изгибающим моментом выбирают стержни крупного диаметра, а зоны с равномерным распределением усилий допускают более тонкие элементы. Марка арматуры определяется по требуемому пределу текучести, чтобы каркас выдерживал нагрузку без деформаций.

Если дом имеет пролёты разной длины, то шаг и диаметр стержней подбирают индивидуально для каждого участка. При длине пролёта свыше 4–5 м увеличивают процент армирование и вводят дополнительные стержни в нижний пояс, чтобы снизить прогиб. На стыках с несущими стенами соблюдают минимальный запас анкеровки, иначе бетон теряет часть несущей способности.

При проектировании учитывают не только несущие элементы, но и сопряжённые конструкции, включая кровля, так как суммарная масса влияет на распределение усилий. Чем точнее определена фактическая схема нагрузок, тем надёжнее получится армирование и весь монолит каркаса.

Определение шага продольных и поперечных стержней для жёстких узлов

При разработке проект жёстких узлов сначала определяют зоны повышенного напряжения, где армирование принимает основную часть усилий. Продольные стержни располагают с учётом изгибающего момента, а минимальный шаг рассчитывают так, чтобы бетон заполнял межстержневое пространство без пустот. Для таких участков допустимый диапазон шага составляет 80–120 мм, что проверяется по расчётной диаграмме распределения усилий.

Поперечные стержни фиксируют продольные элементы и предотвращают расползание каркаса под нагрузкой. В узлах сопряжения балки и колонны шаг уменьшают до 60–80 мм, поскольку эти участки принимают концентрированные нагрузки и требуют плотного контура. Если монолит имеет перепады высоты или сложную геометрию, схема усилий корректируется, а фактический шаг уточняется по результатам анализа деформаций.

При заливке бетон должен проходить между стержнями без расслоения, поэтому недопустимо уменьшать шаг ниже минимально разрешённого значения. Такой подход снижает риск образования слабых зон и повышает устойчивость всего каркаса, особенно в участках, где прочность зависит от правильного распределения поперечных связей.

Расстановка арматурных сеток в плитах разной толщины

Толщина монолит плиты напрямую влияет на то, как формируется основная и распределительная сетка. В проект указывают конкретные зоны изгиба, где нижний пояс принимает растягивающие усилия. Для плит толщиной 160–180 мм применяют одну рабочую сетку с шагом стержней 150–200 мм, при этом бетон должен перекрывать верхний и нижний слой не менее чем на 20–25 мм.

Если дом предусматривает пролёты свыше 5 м или нагрузка возрастает за счёт инженерного оборудования, формируют двухслойную сетку. Нижний слой усиливают стержнями большего диаметра, а верхний корректируют по расположению опор. При толщине плиты от 200 мм расстояние между сетками выдерживают через фиксаторы, чтобы исключить их смещение при заливке.

В местах опирания плиты на стены и ригели добавляют локальные усиления. Такие участки армируют вставками с уменьшённым шагом до 120 мм, поскольку бетон испытывает повышенное давление. При перепадах толщины сетку разрывать нельзя: переход выполняют плавно, сохраняя непрерывность стержней и контролируя защитный слой.

Формирование каркасов для колонн с учётом типа опалубки

При разработке проект колонн учитывают форму опалубки, так как размещение продольных стержней и поперечных хомутов зависит от геометрии. В дом с монолит каркасом применяют квадратные, прямоугольные и круглые колонны, и для каждой конфигурации подбирают собственную схему армирование. Продольные стержни распределяют по периметру с равными интервалами, чтобы избежать смещения под давлением смеси.

Количество хомутов и их шаг задают с учётом типа опалубки: в узких формах шаг уменьшают, поскольку при заливке требуется жёсткое удержание стоек. Если колонна прямоугольная, усиливают длинные стороны, добавляя дополнительные хомуты в местах возможных изгибов. Для круглых колонн применяют замкнутые кольцевые элементы, что снижает риск смятия.

Требуемые параметры удобнее фиксировать в таблице, чтобы исключить ошибки при сборке каркаса:

Перед заливкой проводят проверку геометрии каркаса, чтобы опалубка не деформировала сетку. Правильная фиксация стержней позволяет равномерно распределить нагрузку по всей высоте колонны и сохранить расчётную форму после снятия опалубки.

Устройство выпусков и стыков арматуры при сопряжении элементов

При разработке проект особое внимание уделяют стыковке стержней, так как от качества соединения зависит прочность монолит узлов. Выпуски формируют заранее, учитывая длину анкеровки, которая для отдельных диаметров достигает 40–50 диаметров стержня. Такой запас обеспечивает передачу усилий между плитами, балками и колоннами без разрыва каркаса.

В дом с монолит конструкциями применяют несколько способов соединения стержней. В местах повышенной нагрузки используют нахлёст, а там, где расстояния ограничены, применяют механические муфты. Нахлёст укладывают со смещением, чтобы соединения не совпадали по одной линии. Это снижает риск концентрации напряжений.

Основные требования к выпуску стержней

• Длина анкеровки соответствует расчётному диаметру и классу стали.
• Стержни располагают в зоне, где слой бетона не нарушается при вибрации.
• Соединения не размещают в участках максимального изгиба.
• Перехлёст выполняют с перевязкой через один стержень.

Стыковка при сопряжении балок, колонн и плит

1. При соединении плиты с ригелем выпуски поднимают в тело балки так, чтобы стержни не пересекались под острым углом.
2. Для плитных выпусков применяют загиб под углом 90°, если геометрия не позволяет сохранять прямую линию стержня.

Такая схема позволяет создать жёсткий контур, где усилия переходят от одного элемента к другому без локальных ослаблений. Правильное армирование в стыках обеспечивает равномерную работу всего монолит каркаса и снижает риск образования деформаций на границах сопряжения.

Организация защитного слоя бетона для предотвращения коррозии стержней

Защитный слой служит барьером между арматурой и внешней средой, поэтому при разработке проект толщина слоя рассчитывается с учётом условий эксплуатации. Для монолит конструкций внутри зданий применяют слой от 20 до 25 мм, а для элементов, контактирующих с влажной средой, толщину увеличивают до 35–40 мм. Такой диапазон снижает риск проникновения влаги и препятствует коррозии стержней.

При устройстве каркаса используют фиксаторы, которые удерживают арматуру на нужной высоте. Для плит используют пластиковые «звёздочки» и «стойки», а для стен – клипсы, обеспечивающие постоянный зазор между опалубкой и стержнем. Это важно, так как бетон должен полностью охватывать металл, исключая пустоты.

Если армирование выполняется в зоне, где ожидаются значительные перепады температур, защитный слой увеличивают, чтобы компенсировать воздействие конденсата. При заливке бетон распределяют равномерно, избегая разрыва потока: именно непрерывное заполнение обеспечивает плотную структуру и минимизирует появление микротрещин, через которые может проникать воздух и влага.

Применение фиксаторов и вязальной проволоки для устойчивости каркаса

При армирование монолит конструкций фиксаторы играют ключевую роль в стабилизации положения стержней до момента заливки бетон. Для вертикальных и горизонтальных элементов подбирают разные типы опор: для плит – пластиковые стойки высотой 20–40 мм, для стен и колонн – кольцевые фиксаторы, удерживающие стержни на заданном расстоянии от опалубки. Подбор выполняют с учётом проект, чтобы обеспечить правильный защитный слой и предотвратить смещение каркаса под нагрузкой свежего раствора.

Вязальная проволока используется для соединения стержней в узлы, которые воспринимают нагрузку без изменения геометрии каркаса. Для дом с монолит перекрытиями обычно применяют проволоку диаметром 1,0–1,4 мм. При вязке важна плотность фиксации: в угловых узлах количество точек крепления увеличивают, чтобы компенсировать давление бетон в зоне углов и стыков.

Подбор схемы крепления

В местах пересечения стержней на участках с высокой нагрузкой используют двойную обвязку. Это снижает риск деформации каркаса в момент виброуплотнения. На протяжённых участках допускается шаг вязки 40–50 см, а в опорных зонах – не менее 20 см. Такой подход помогает сохранить точность выбранной конфигурации.

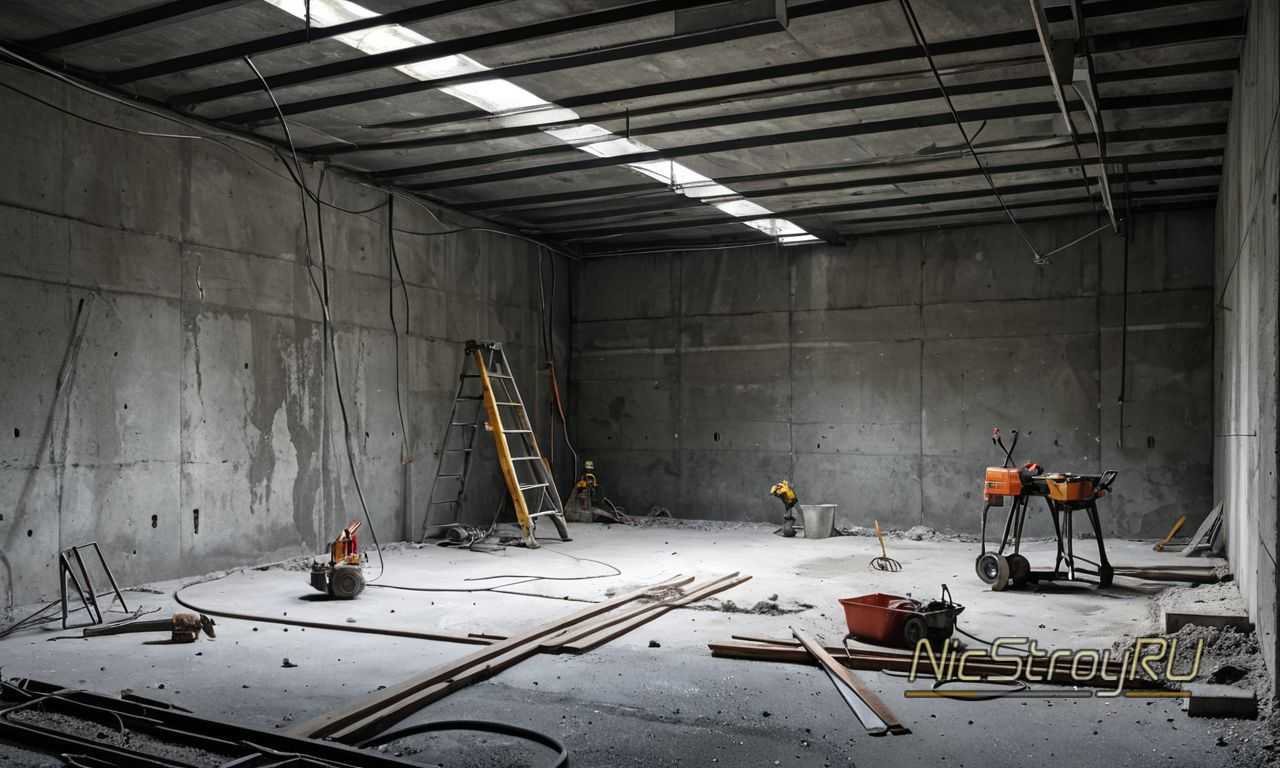

Контроль жёсткости перед заливкой

Перед подачей бетон проводят проверку устойчивости каркаса: нажатие рукой не должно приводить к смещению стержней. Если наблюдается подвижность, добавляют фиксаторы или усиливают обвязку на проблемных участках. Это обеспечивает равномерное распределение смеси и снижает риск образования пустот в зоне опирания арматуры.

Контроль качества армирования перед бетонированием конструкции

Перед заливкой бетон каркаса проводят проверку соответствия армирование проект. Любые отклонения в положении стержней или толщине защитного слоя могут привести к снижению прочности монолит конструкции. Контроль выполняют по ключевым параметрам:

• положение продольных и поперечных стержней относительно осей элементов;
• соответствие шага и диаметра стержней проектным значениям;
• проверка фиксирующих элементов и вязки стержней на узлах;
• отсутствие смещений или провисаний каркаса.

В дом с многоплоскостными плитами и колоннами проверяют также высоту армирования над опалубкой, чтобы бетон равномерно распределялся и полностью покрывал стержни. Для этого используют уровни и шаблоны, фиксирующие высоту защитного слоя. Любые несоответствия устраняют до подачи бетон, иначе образуются пустоты или участки с недостаточной прочностью.

Кроме визуального контроля, рекомендуется измерять геометрию каркаса по проектным размерам с шагом 1–2 м на протяжённых элементах. В узлах соединений проверяют нахлёсты и анкеровку стержней. Только после полного соответствия проект и нормативам приступают к заливке монолит, что обеспечивает долговечность и устойчивость конструкции.
