Самые частые ошибки при электромонтаже

13.07.2025

Ещё одна распространённая проблема – слабый контроль соединений в распределительных коробках. При ослаблении клемм сопротивление растёт, что приводит к локальному перегреву. Для жилых помещений оптимально применять клеммы с пружинным зажимом, способные сохранять давление на контакте даже при вибрациях и температурных колебаниях.

Нередко нарушают маршруты кабельных линий: их прокладывают по диагонали или без учёта будущих точек доступа. В результате при установке мебели или сверлении стены велика вероятность повреждения трассы. Корректный путь должен быть строго вертикальным или горизонтальным с привязкой к высоте 200–250 мм от потолка или 300–400 мм от пола.

Часто недооценивают необходимость измерения сопротивления изоляции. Если оно падает ниже 0,5 МОм, требуется замена участка кабеля. Игнорирование этого параметра увеличивает риск короткого замыкания в условиях повышенной влажности.

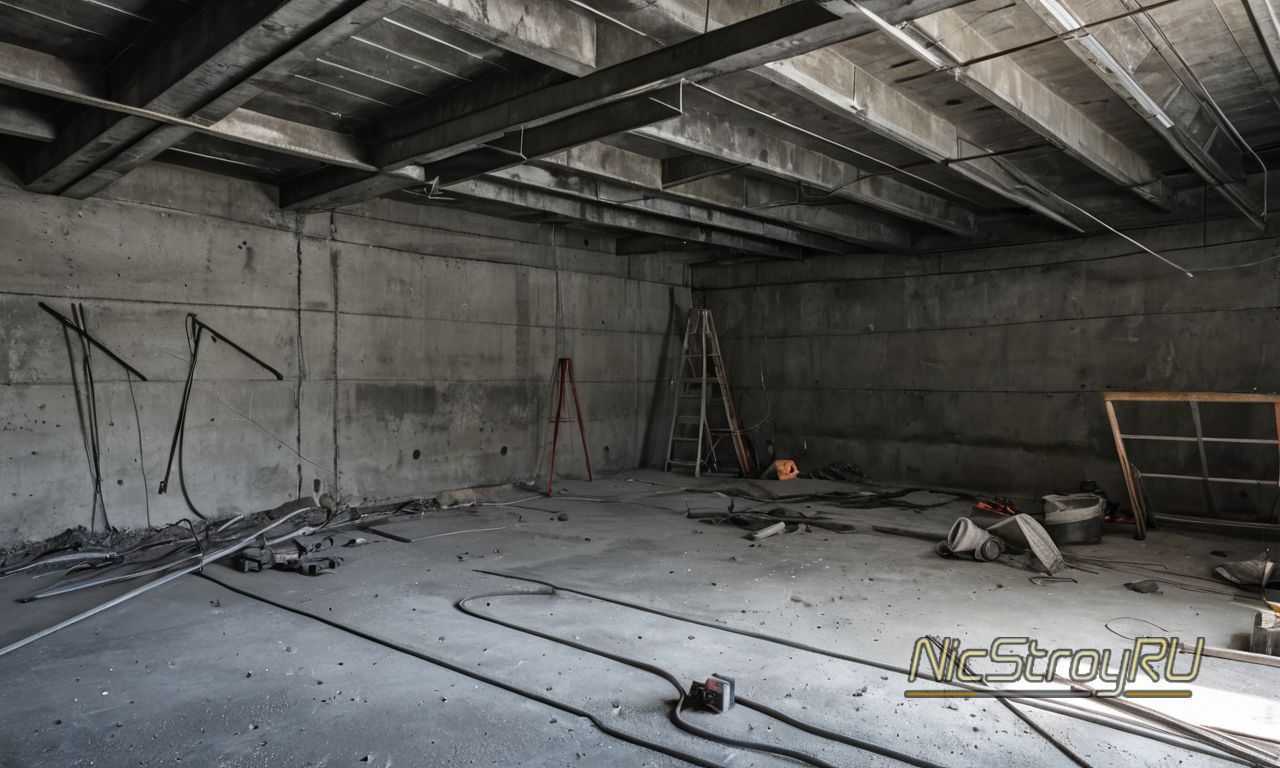

Неверный выбор сечения кабеля под фактическую нагрузку

Неверно выбранное сечение кабеля приводит к перегреву, быстрому старению изоляции и росту риска возгорания. Ошибки чаще всего возникают при попытке сэкономить на проводке без расчёта тока длительного режима. Для начала анализируют суммарную мощность подключаемых приборов и коэффициент одновременности. Например, линия, на которой работают нагревательные устройства мощностью 5–6 кВт, требует медный кабель не менее 4 мм² при напряжении 220 В и протяжённости до 25–30 м. Если длина больше, проверяют падение напряжения и увеличивают сечение минимум на один шаг.

Для цепей освещения подходят меньшие размеры, но контроль нагрева обязателен. При токе выше расчётного на 15–20 % изоляция теряет свойства уже в течение первых двух лет эксплуатации. В распределительных коробках избегают стыков разных металлов, иначе переходное сопротивление растёт в разы. Если монтаж связан с внешними трассами или земляными переходами, обращают внимание на механическую защиту и правильную подготовку траншей, включая работы типа копка котлована.

Для безопасности используют поправочные коэффициенты: при температуре выше 25–30 °C допустимый ток падает на 10–15 %, при прокладке нескольких линий в общем канале – ещё на 20–30 %. В деревянных строениях запрещено применять кабели без негорючей оболочки, а каждая линия должна иметь автомат с характеристикой, соответствующей пусковым токам подключённых приборов. Правильно подобранное сечение снижает нагрузку на защиту и устраняет скрытые дефекты проводки, которые часто маскируются до момента аварии.

Ошибки при монтаже соединительных коробок и размещении скруток

Неправильное расположение коробок чаще всего связано с попыткой скрыть их под слоем отделки или за листами гипсокартон. Такое решение лишает возможности проводить визуальный контроль и усложняет доступ при обслуживании. Коробка должна быть установлена на открытом участке стены либо под съёмной декоративной крышкой, чтобы осмотр занимал минуты, а не часы.

Технические просчёты при размещении коробок

• Монтаж на сырой поверхности приводит к коррозии зажимов и ухудшению контакта. Коробку фиксируют только после высыхания основания.
• Неплотное прилегание крышки увеличивает риск попадания пыли в проводка и образования локальных нагревов. Перед фиксацией проверяют геометрию стенки и усилие закрытия.
• Установка слишком высоко или низко усложняет обслуживание. Оптимальная высота – 15–30 см выше уровня выключателей или розеток в зоне обслуживания.

Скрутки и соединения: ошибки и рабочие решения

Распространённая ошибка – размещение скруток вне коробки или под слоем штукатурки. Такое решение снижает безопасность: тепло от переходного сопротивления не рассеивается, а место соединения недоступно для проверки. Каждая скрутка должна находиться в объёме коробки, с запасом длины жил не менее 10–12 см для повторного монтажа.

1. Плохая подготовка жил приводит к слабому контакту. Снимайте изоляцию строго по длине зажима, избегайте надрезов медных или алюминиевых жил.
2. Использование разнородных материалов без переходных клемм вызывает окисление. Для меди и алюминия применяют специальные зажимы с пастой.
3. Отсутствие контроля после монтажа – частая причина локальных перегревов. После завершения работ измеряют сопротивление каждого соединения и проверяют отсутствие нагрева при нагрузке.

При корректной установке коробка остаётся доступной, соединения размещены с запасом длины, а монтаж выполнен так, чтобы безопасность не зависела от отделочного слоя или мебели. Такой подход продлевает срок службы проводка и снижает риск скрытых повреждений.

Неправильное применение автоматических выключателей и УЗО

Часто при монтажe щитов ставят автоматы с заведомо завышенным номиналом. Такое решение приводит к перегреву проводки, особенно если сечение жил выбрано с минимальным запасом. Например, для медного кабеля 2,5 мм² допустимый длительный ток – около 21–25 А, поэтому установка автомата на 32 А создаёт риск повреждения изоляции. Корректный подбор номиналов выполняют по нагрузке и характеристикам линий, учитывая сезонные колебания потребления и длину трассы.

Ошибка встречается и при выборе автоматов по характеристике срабатывания. Линии освещения рассчитаны на малые пусковые токи, поэтому на них применяют автоматы с характеристикой B. Использование типа C приводит к запаздыванию отключения, что снижает безопасность. Для мощных электродвигателей, наоборот, применяют автоматы с характеристикой C или D, иначе ложные отключения неизбежны.

Неверная установка УЗО также вызывает проблемы. Приборы ставят без контроля утечки в отдельных группах, ограничиваясь одним общим устройством. В результате поиск неисправности занимает часы. Для групповых линий оптимальна чувствительность 30 мА, для влажных зон – 10 мА. Установка одного УЗО на весь дом приводит к отключению всех цепей при локальной утечке, что нарушает работу критически важной техники.

Допускают и смешение нулей: подключение нулевого проводника от разных групп к одному УЗО нарушает принцип измерения дифференциального тока. Это вызывает хаотичные срабатывания и перегрузку линий. Чтобы избежать подобных ситуаций, нулевые рабочие и защитные проводники разводят строго по группам, сохраняя структуру щита.

Для контроля работоспособности УЗО обязательно нажимают кнопку «Тест» не реже одного раза в месяц. Пропуск этой процедуры приводит к тому, что владелец считает линию защищённой, хотя механизм может быть заблокирован. Проверка занимает секунды, но именно она гарантирует корректное отключение при утечке.

Грамотное сочетание автоматики и правильная конфигурация проводки обеспечивают стабильность сети. При проектировании учитывают реальные токи, условия прокладки, нагрузку при длительной работе и требования к безопасности. Это исключает перегрев, скрытые повреждения и случайные отключения, а также упрощает диагностику в будущем.

Нарушение правил прокладки кабеля в деревянных и влажных помещениях

В деревянных стенах и перекрытиях проводка требует монтаж в стальных или медных трубах с толщиной стенки не менее 2 мм. Это снижает вероятность воспламенения при повреждении изоляции. Применение пластиковых гофр без негорючей оболочки повышает риски, особенно при скрытой прокладке, где контроль состояния недоступен.

Для влажных помещений кабель с индексом «ng-LS» недостаточен без дополнительной защиты. Необходимо использовать марки с повышенной стойкостью к увлажнению и плотные вводы в распределительные короба. Ошибки встречаются при прокладке линий по потолку: без каплеуловителей конденсат стекает в соединительные точки и приводит к пробоям.

Практические рекомендации

При монтаже в банях и помещениях с постоянным парообразованием выбирают температуростойкую проводку с допустимым нагревом до +170 °C. Все линии разводят так, чтобы не проходили ближе 30 см к нагревательным элементам. Металлические гильзы фиксируют жестко, исключая люфт, иначе вибрации со временем разрушают изоляцию.

Ошибки при установке розеток и выключателей в жилых комнатах

Неправильный монтаж розеток и выключателей снижает безопасность и создаёт дополнительные риски для оборудования. Большинство ошибок возникают из-за отсутствия контроля на этапе подготовки и подбора материалов.

• Розетки располагают ближе 25–30 см к отопительным приборам. Из-за нагрева контакты теряют упругость, что увеличивает вероятность локального перегрева.

• Коробки для скрытой установки выбирают без запаса по глубине. В результате провода оказываются пережатыми, а соединения – под нагрузкой. Оптимальная глубина – от 60 мм, если используется провод с жёсткой жилой.

• Выключатели ставят на разрыв нулевого проводника. Это усложняет обслуживание и создаёт риск поражения током при работе с осветительной линией. Всегда разрывают фазу, а не нейтраль.

• Контакты в клеммах затягивают без учёта сечения провода. Недостаточное усилие вызывает нагрев, чрезмерное повреждает жилу. Используют моментную отвёртку либо ориентируются на данные производителя механизма.

• Отсутствует фиксированная высота установки. Для жилых комнат розетки ставят на 30–40 см от пола, выключатели – на 85–95 см. Это облегчает доступ и снижает вероятность случайных зацепов мебелью.

• Не выполняется контроль полярности при подключении розеток с заземляющим контактом. Заземление должно подключаться отдельным проводником с непрерывностью по всей линии. Нарушение приводит к снижению защитных свойств.

• Групповые линии перегружают большим количеством точек. На одну линию рекомендуют не более 5–7 розеток, чтобы избежать просадки напряжения и перегрева кабеля.

Эти ошибки устраняются заранее: используют корректные коробки, проверяют схемы разводки, контролируют усилие затяжки, соблюдают расстояния и выбирают механизмы, соответствующие току нагрузки. Такой подход повышает безопасность жилого помещения и продлевает срок службы оборудования.

Неправильное подключение заземления и нулевого проводника

Для проверки применяют не только визуальный контроль, но и замеры сопротивления между контурами. В жилых помещениях сопротивление цепи «фаза–PE» должно обеспечивать отключение автомата в течение миллисекунд при токе короткого замыкания, иначе корпус техники становится потенциальным источником поражения. Перепутанные проводники легко выявить с помощью индикаторных клещей и тестера петли.

Тип нарушения	Последствие	Метод выявления
Объединение PE и N после вводного автомата	Рост напряжения на корпусах приборов	Измерение потенциала между корпусом и грунтом
Подключение защитного проводника к шине N	Периодические отключения УЗО	Тестирование УЗО под нагрузкой
Разрыв цепи PE в распределительной коробке	Отсутствие защитного контакта розеток	Прозвон цепи от щита до точки подключения

Корректная схема требует выделенной шины PE, жёсткой фиксации проводников и подписанных клемм. Перед пуском выполняют пофазный контроль, проверяют целостность жил и отсутствие перемычек между N и PE там, где они недопустимы. Любые сомнения устраняются повторными измерениями: устойчивые цифры на приборе исключают вероятность случайного соединения.

Просчёты при монтаже щитка и распределении групп

Ошибки при распределении линий внутри щитка чаще всего связаны с некорректным расчётом нагрузки. Если на одну группу повесить варочную панель, духовку и розетки кухни, защита будет выбивать уже при половинной загрузке. Для жилых помещений практично выделять отдельные линии для мощных приборов и не допускать суммарной мощности выше 3,5–4 кВт на одну группу с автоматом 16 А.

При монтаже щитка встречается недооценка сечения провода. Проводка 1,5 мм² на розеточной группе недопустима, так как создаёт риск перегрева. Для розеток применяется медь от 2,5 мм², для мощных приборов – от 4 мм². Нарушение этих норм снижает безопасность и ускоряет износ изоляции.

Подбор защиты и логика раскладки

При отсутствии УЗО на влажных зонах возрастает риск поражения током. Для санузла, кухни и наружных линий обязательно включение УЗО на 30 мА. Его установка в начале группы позволяет защитить всю цепь, а при необходимости можно добавить дифференциальные автоматы для отдельных участков.

Маркировка и контроль соединений

Отсутствие чёткой маркировки приводит к ошибкам при обслуживании. На каждой линии должна быть подпись: комната, назначение, номинал автомата. Соединения в клеммах затягивают динамометрической отвёрткой с усилием, указанным производителем. Это предотвращает нагрев контактов и исключает искрение.

Перед финальной сборкой проводится проверка сопротивления изоляции и последовательная прогонка всех групп с фактической нагрузкой. Такой подход показывает слабые места заранее и избавляет от повторного монтажа щитка после ввода в эксплуатацию.

Типичные нарушения при штроблении стен под скрытую проводку

Нарушение минимального расстояния между параллельными проводами или от других коммуникаций приводит к перегреву и снижению безопасности. Рекомендуемое расстояние между силовыми кабелями и трубами водоснабжения составляет не менее 50 мм. Контроль этих параметров позволяет избежать коротких замыканий и разрушения изоляции.

Неправильное расположение кабелей

Часто проводка прокладывается без соблюдения прямолинейности трасс, что увеличивает риск повреждений при дальнейшей отделке. Использование маркеров и уровня при разметке помогает поддерживать аккуратность и контроль над расположением проводов, снижая вероятность ошибок.

Недостаточная защита проводки

Пренебрежение защитными гофрами или трубами при штроблении приводит к быстрому износу изоляции. Особенно это актуально для проходов через бетонные перегородки. Каждое соединение и изгиб следует защищать, чтобы сохранить функциональность сети и обеспечить безопасность эксплуатации.

Регулярная проверка выполненной штробировки на соответствие проекту и стандартам позволяет выявить ошибки до монтажа розеток и выключателей. Контроль на каждом этапе минимизирует риск переделок и обеспечивает долговечность скрытой проводки.
